Figura 85b:
- 16 este coloana trinchetului care, pana acum trebuia sa fie facuta.
- 24 este gabierul trinchetului care, deasemeni este facut anterior.
Problema este cu butucul (cap de ancorare botezat de DeA) care nu se potriveste si trebuie modificat. Altfel nu poti monta cei doi arbori paraleli. Vezi discutia anterioara.

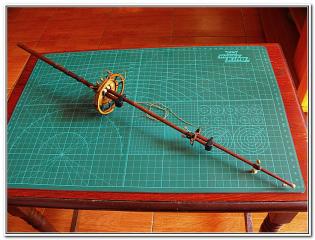

Figura 85d - reprezinta arboretul trinchetului cu toate acareturile de pe el. Pe asta trebuie sa-l faci acum conform planurilor primite.
Figura 85e - reprezinta montajul intre gabierul trinchetului si arboretul trinchetului.
Figura 85f - reprezinta vergile (pe care vor fi fixate velele) aferente catargului trinchet si care trebuie facute comform planurilor.
De acum incolo instructiunile devin mai mult orientative. De baza sunt planurile primite. Io recunosc ca pentru cineva care nu are niciun fel de cunostinte de desen tehnic, proiectii, reprezentari, nu este chiar usor. Ia la studiat planurile impreuna cu tabelul ala care descrie toate componentele pentru fiecare catarg in parte. Tot acolo sunt date in clar si lungimile pentru partile ce compun arborele respectiv si pentru vergi.
Atentie daca se masoara pe plan. Planul nu este la scara 1:1 si trebuie aplicate corectii. Ca idee, cotele masurate in plan trebuie inmultite cu 1,1 pentru a obtine dimensiunea corecta.
Ca denumiri de la prova la pupa pana acum:
- bompres cu arboretul lui si doua vergi pentru vela civada si contracivada;
- catargul trinchet (primul de la prova) compus din coloana trinchet, gabier trinchet si arboret trinchet. La el se vor atasa 3 vergi pentru vele. Cea mai lunga pentru vela trinca, cea mijlocie pentru vela gabierul mic, cea mai mica pentru vela zburatorul mic.
Aceasta postare a fost editata de Leo2003: 12 September 2012 - 08:12 PM
Sus
e normal, e in limitele proiectului lansat de DeAg. Spuneam si eu, si altii, pasul de la artizanat la machetarie e foarte mic si de multe ori nesesizabil. Se poate aduce un model in norme acceptabile modelismului, conditia e sa nu ei de bun tot ce se invarte in jurul subiectului, doar pentru ca e prezentat si lesne de abordat. Ca idee, in marinarie sunt peste 3000 de noduri folosite, fiecare pe utilitate si zona de utilizare dar niciunul asemanator cu cele din sura casei. Cred ca mai multa atentie in tema si mai putin entuziasm in aprecierea a ceea ce fac altii nu poate decat sa fie de folos celor care totusi vor sa faca si altceva decat artizanat.
