[vlad]

Salut !!
Scuze pentru neatenţie !
Am trimis un mesaj pe P.M.

ovichelu, la 03 October 2011 - 07:27 PM, a spus:

Am mai gasit ceva . Aici

Salut mulţumesc mult de link.

[vlad]

Salut !!
Am luat pauză cam lungă ......din lipsă de timp......... dar am reânceput de câteva zile.

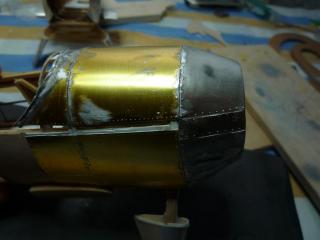

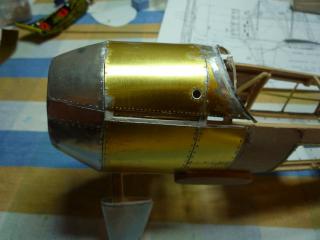

Am confecţionat capotele fuyelajului anterior din tablă de 0,2mm.

Thumbnail atasat

•
•
•
•

[tibi22]

Foarte fain Vlad! Spune-mi cum ai facut niturile?

[anakinu]

Superba lucrare !
Aceeasi curiozitate o am si eu : Cum ai facut niturile ?
Bafta multa si spor !

[Z-mare]

Cred ca a "impuns" din partea opusa, tabla este destul de subtire si se preteaza la asa ceva. Oricum arata excelent.
Ma bucur ca mergi inainte, nu stiam ce s-a intimplat!

[vlad]

Merrg inainte mare Z .O vreme nu am avut timp de lucrat.

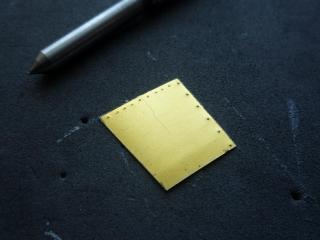

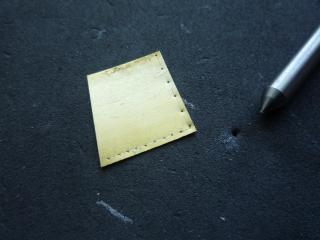

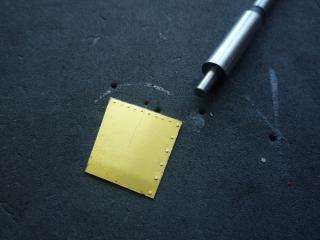

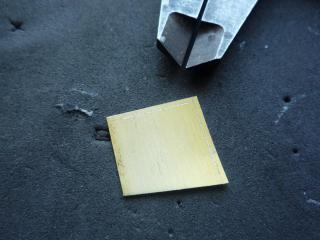

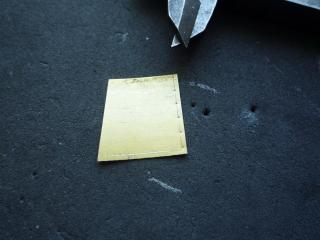

Procedura e cam asa: pe pertea opusa am marcat linia niturilor cu sublerul
cu colturile de la subler am marcat pozitia niturilor
cu ajutorul unui punctator am adincit fiecare nit in parte
cu partea cealalta (plata ) a punctatorului care de fapt e ul pistonas de injector am aplatizat de pe exterior fiecare nit.

Thumbnail atasat

•
•
•
•
•

[vlad]

Salut !!

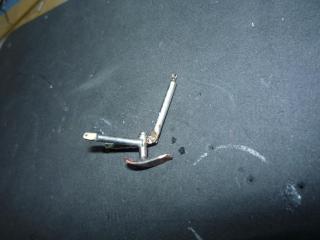

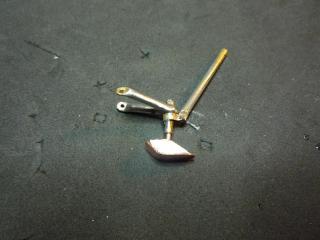

Postez acum o poza cu prima tentativa de bechie
Ce parere aveti?

Thumbnail atasat

•

[Z-mare]

[Radu-Dan]

Vlad, eu am mai publicat pe acest topic foto din Notita Tehnica sau Catalogul Pieselor de schimb pentru a veni in ajutorul tau, constat ca nu vrei sa apelezi la arhiva pe care o detin.
Bechia constrita de tine este departe de adevar, originalul este cat se poate de simplu si-l poti confectiona identic.

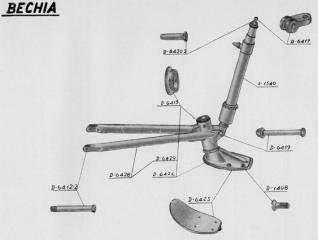

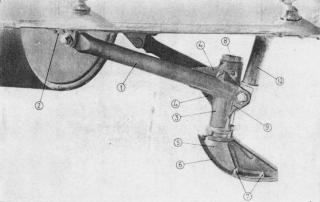

Voi posta desenele bechiei din NT, daca pe viitor nu doresti sa mai intervin spune si renunt.

Dan Antoniu

Thumbnail atasat

•
•

Aceasta postare a fost editata de Radu-Dan: 24 February 2012 - 08:16 AM

[AdiP]

Radu
Imi permit eu sa te rog sa continui a intervenii si posta imagini mai mult decat utile cu subiectul in cauza, in principal pentru cand voi fi eu in masura a trata acest subiect in plastic si in 1/72, iar in subsidiar pentru toti cei carora le place masina asta si doresc a o reprezenta cum se cuvine.

Sunt absolut convins ca si Vlad este mai mult decat interesat de imagini edificatoare si utile constructiei; altfel, ambele machete ar fi fost date deja "la gata".
Eu iti multumesc anticipat pentru aportul tau, ulterior acestei postari.

[vlad]

Radu-Dan, la 24 February 2012 - 08:14 AM, a spus:

Vlad, eu am mai publicat pe acest topic foto din Notita Tehnica sau Catalogul Pieselor de schimb pentru a veni in ajutorul tau, constat ca nu vrei sa apelezi la arhiva pe care o detin.
Bechia constrita de tine este departe de adevar, originalul este cat se poate de simplu si-l poti confectiona identic.
Voi posta desenele bechiei din NT, daca pe viitor nu doresti sa mai intervin spune si renunt.

Dan Antoniu

Mulţumesc pentru intervenţie !!!

Ceea ce am construit acolo după cum am spus este doar o tentativa. Voi fi atent pe viitor la detalii iar, intervenţiile dumneavoastră sunt binevenite şi ţin cont de de acestea.
Am postat poza pentru a o supune criticii şi ulterior, pentru a corecta subansamblu respectiv.

[Radu-Dan]

Vlad, pe vremea cand faceam si eu machete, aveam o gasca cu aceeasi pasiune, ne intruneam si ne criticam pana totul era ca la carte.
Ma bucur ca interventiile mele nu supara, le consider constructive.
Atunci cand simti nevoia te rog apeleaza, oricare detaliu pentru care nu ai informatii suficiente.
Continua ca faci bine, este o scula splendida si merita efortul, ei stiu exact cum s-a nascut, urma sa scot o carte la Horia continuare la IAR Potez-25.

Pentru contact direct:
Mail - danantoniu01@yahoo.com

Aceasta postare a fost editata de Radu-Dan: 25 February 2012 - 12:47 PM

[horia]

Pentru iubitorii aviounului IAR 37 si derivatele sale IAR 38 si IAR 39 am o veste buna. Am gasit la arhivele statului din Brasov un fond special cu planuri originale din fabrica ale avionaleor PZL-11, IAR 37/38/39. Fondul a fost inventariat in anul 2000 si eu sunt primul care am avut dosarul in mana pentru cercetare. La partea cu planurile de PZL 11 a mai fost cineva din Polonia care in cadrul unui schimb de experienta cu o universitate din polonia a inclus si o cercetare a relatilor aeronautice romana-polone in perioada interbelica. Practic pana an prezemt am studiat vreo 150 de planse din 320 cate exista. Sunt blue-printuri si planuri pe calc ozalid ale avionelor mentionata, insa doar 10% din planse cunt de interes restul fiiinnd piese fara prea mare importanta. Partea nasola este ca sunt foarte greu de copiat unele planse, de exemplu planul fuselajului cu cote si toate cele scara 1/5 are cam 2 m / 0,8 m. Plus alte planse destul de mari. Nasol este si faptul ca cei de la arhive detin un xerox amarat a carui capacitate maxima este formatul A3. Deocamdata incerc sa fac tot posibilul sa scot cumva tot cei mai bun din aceste planuri si in viiotr vom vedea cu facem sa le publicam. Deasemnea in diferite dosare am gasit date extrem de interesante referitor la aceste avioane., pe care deasemnea in masura posibilitatilor le vom publica.

[Vali]

Super munca Vlad!
Extraordinara descoperire Horia,ma bucur ca a ajuns in mainile tale si nu s-au pierdut. Sa ai grija cu sfintenie de ele,poate vreodata un Nea Jiji capata pasiune pentru Aripile Romanesti si face o replica zburatoare...Pana atunci sunt extrem de curios si interesat de aceste planuri!
Spor!
Vali

[vlad]

Salut !

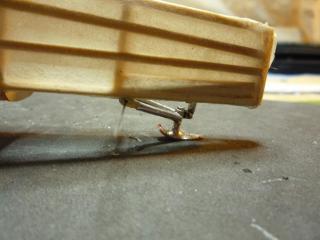

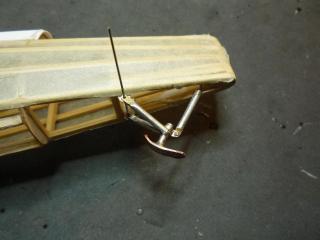

Nu e chiar gata dar pina acum cam asta a iesit.

Thumbnail atasat

•
•
•

[vlad]

Salut Horia!
Ar fi foarte interesant de realizat dupa acele planuri măcar o machetă 1/1...........in speranţa ca ar fi pe undeva un loc pentru ea.
Eu sunt tare curios cum arată aceste planuri.

[vlad]

Salut ! A trecut mai bine de un an de când am postat ultima dată, timp în care nu am prea avut timp sa lucrez prea multe la cele două machete.

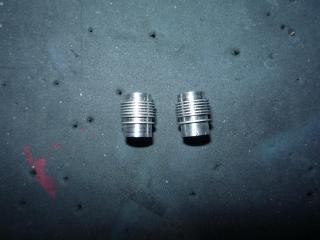

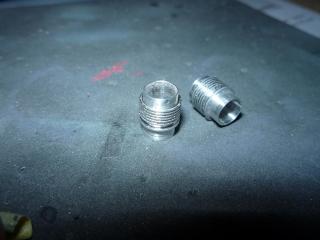

Am reuşit să lucrez doi cilindri din cei 14 ai motorului pentru I.A.R.-39 si postez două imagini pentru a vă consulta.

Thumbnail atasat

•
•

[Asgard]

Salut!

Scuze ca intervin un pic cam târziu și sper sa nu fie cu supărare.

Părerea mea ca prima bechie arata mai bine decât ultima. Tot ce aveai de fa cut era ceva de genul:




Cat despre cilindri motorului... Aștept și partea superioara, pana aici bine după părerea mea.

Inca o data scuze. Si da, desenul meu nu este chiar realist dar dacă îl faci asa este 98%, cum l-ai făcut tu însa....

Cu stima.

Edit: corectat ortografia.

Aceasta postare a fost editata de Asgard: 29 March 2013 - 10:38 PM

[andrei_daniel]

ce s-a mai intamplat cu proiectul din 2012 pana acum ?

[vlad]

Salut !
În sfârșit am ceva timp liber și pot să lucrez ceva la I.A.R.-uri. Urmează să definitivez interioarele.
Știe cineva cu ce fel de aparat erau dotate avioanele acestea?

Apatrate foto.....scuze de scăpare.
