[HIND]

Minunat subiect.
Astept detalii de montaj si sper din tot sufletul ca intr-o buna zi o sa putem sa o vedem pe viu intr-o expozitie la Alba.
Succes.

[corsar]

multumesc HIND pentru apreciere, si sper sa vin si eu la Alba cu ceva corabii

se pare ca jeli a avut dreptate cu modelul.....

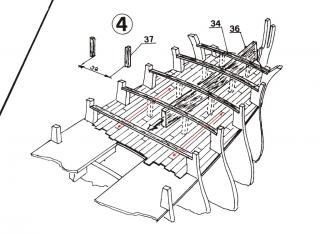

din schita asta informativa, care face parte din plan se vede ca lungimea unei scanduri e cam cat distanta dintre 2 coaste si un pic
masurat pe model e cam 10 cm, latimea furnirului este de 4 mmm cu toate ca la subler da 3.8 mm

[jeli]

din informatiile ce se dau in plan  scrie ca  lungimea ar  fi  de  70 mm.cel putin  asta  inteleg eu din  ce scrie acolo.fiind alta  limba decit cea romana s-a  putea sa gresesc.o  sa  pun o poza cu puntea de la  royal  unde se vede  clar si acolo poti  sa  si masori dimensiunile la  lemn.

poza este  luata de  pe  plansa  care se  numeste  "plano00b"aici ai  si cotele la  lemn si modelul  de  calafatuit.



Thumbnail atasat

•

[tulaji]

Shita pe care o aratati Corsar, e mai mult orientativa, mai aproape de adevar e schita lui Jeli, unde printr-o vedere de sus se vede clar latimea si lungimea scandurilor din punte. Eu stiu ca lungimea scandurilor putea fi pana-n 6,7 metri cum a spus si Crios, ori asta pe o macheta scara 1/90 inseamna cam 7cm.

[corsar]

jeli.... raman dator cu multe beri....

intradevar in planul unde ma trimis jeli da tot ce e nevoie, si anume
tinand cont ca in plan modelul e la scara 1/1 lungimea furnirului e de 8cm si modelul de placare e a doua poza
am sa tin cont si de sfaturile pentru calafatuite si trec la treaba, si am sa revin cu o poza la una din puntile mai mici ca sa vedeti daca e ok sau nu

[Dori89TM]

-cauta la un magazin de arte plastice trebuie sa gasesti creion de ceara negru dar o ceara forte dura care nu pateaza puntea cand vine smirgluita, cu aracet colorat in negru ai sansa sa patezi tot iar banda de la aparatul foto da un aspect prea simetric,

Aceasta postare a fost editata de Dori89TM: 28 January 2010 - 08:00 PM

[corsar]

in final am placat una din puntile superioare.....
zilele urmotoare urmeaza si restul puntilor sa le fac


sper sa va placa cum a iesit...

Aceasta postare a fost editata de corsar: 29 January 2010 - 01:38 AM

[ovidiusc23]

Cu privire la punte va pot spune ceva din ce am citit in cartea "Historic Ship Models"

Latimea scandurilor folosite la placarea puntii inainte de sec XVI era de 400 - 500 mm; in sec XVII de 250 - 400 mm; sec XVIII 200 - 350 mm; in prima jumatate a sec al XIX -lea 150 - 200 mm si dupa jumatatea sec XIX aprox de 150 mm.

Sper sa nu fie cu suparare ca am postat aici.

Aceasta postare a fost editata de ovidiusc23: 31 January 2010 - 08:05 AM

[corsar]

intre timp am mai lucrat si eu ceva la nava

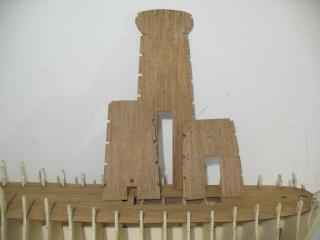

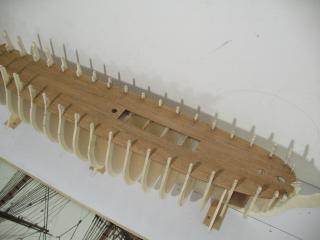

am terminat de placat cu furnir puntile tinand cont ce sfaturile date dar, m-am hotarat sa respect totusi planul la dimensinile scandurilor ( 80mm/4mm) si modelul de placare
a iesit asa ceva....

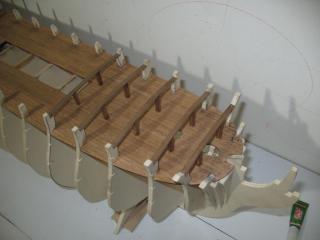

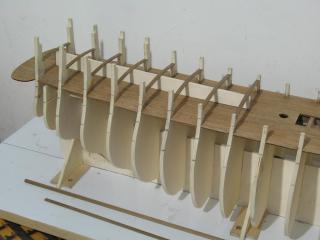

dupa care am trecut la confectionarea grinzilor ce sustin puntile superioare

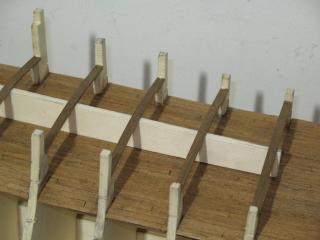

apoi am facut stalpi de sustinere a grinzilor si am scos acea piesa din placaj care era folosita pentru a da corect curbura la grinzi

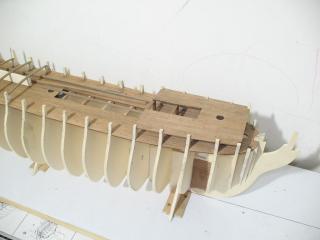

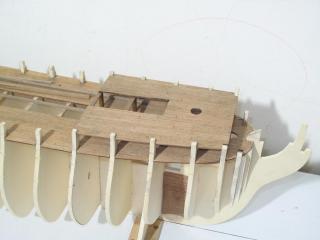

si am montat si una din punti

Aceasta postare a fost editata de corsar: 05 February 2010 - 01:43 AM

[jeli]

...si a iesit ceva frumos.   (palmele  promise)

[kaine]

jeli, la 5 Feb 2010, 01:57, a spus:

...si a iesit ceva frumos.   (palmele  promise)

asa e corsar noi facem o corabie el 10-da iese beton! ma alatur lui jeli

[corsar]

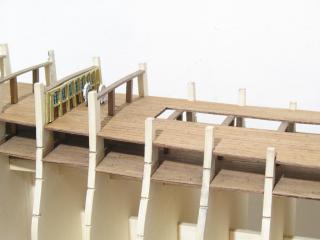

am mai facut cativa pasi respectand instructiunile si planul, dar si unlele modificari...



ornamentele sunt puse de forma nu sunt definitive, mai trebuiesc prelucrate

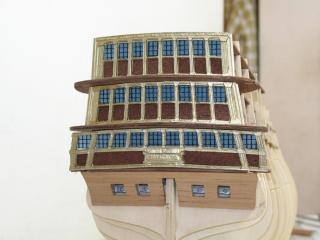

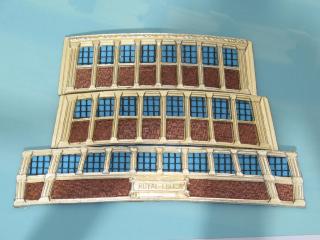

ceia ce am modificat sunt geamurile. In kit e pur si simplu un carton albastru ca geam in care geamul are un contur rosu....poate le punem pe alea dar erau si tiprite decalat, asa ca am facut un fel de vitralii, si a iesit ce se vede in poza

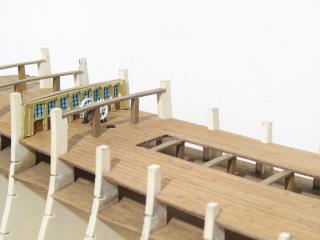

si cam acolo ar fi locul lor

[Florin_MD]

sunt nou pe aici...! imi place la nebunie modelul dat, ma intereaza cit ai dat pe kit?

Aceasta postare a fost editata de Florin_MD: 08 February 2010 - 08:34 PM
