[gobi71]

salut.vreau sa incep constructia la scara 1/12 a unui m461.pentru ca planurile de m sunt pe toate drumurile,voi lucra dupa cele de gaz 69,cu modificarile de rigoare.as avea nevoie de ajutor:stie cineva care sunt dimensiunile sasiului ?

[flo]

Dimensiuni (lungime/latime/inaltime) : 3854/1710/2050 mm

[michi]

Salut,
nu stiu daca iti este de ajutor dar am gasit un forum pe aceasta tema (M461) aici : http://www.dtrn.ro/f...wforum.php?f=23
si niste dimensiuni (ultima pagina a pliantului) aici : http://storm.oldcarm...com/arom461.htm
Daca iti sunt de folos ma bucur !

[OLECO]

Salut, sunt curios sa vad ce iese din mainile tale!
Bafta la modelit!!!

[gobi71]

[quote name='michi' date='7 Aug 2009, 21:44' post='91569']
Salut,
nu stiu daca iti este de ajutor dar am gasit un forum pe aceasta tema (M461) aici : http://www.dtrn.ro/f...wforum.php?f=23
si niste dimensiuni (ultima pagina a pliantului) aici : http://storm.oldcarm...com/arom461.htm
Daca iti sunt de folos ma bucur !
pe forumul acesta m-am inregistrat de saptamana trecuta si nici acum nu am primit permisiunea sa ma loghez!speram sa gasesc acolo ce imi trebuie...a mai ramas varianta masuratorilor directe.sa vad cine imi va da voie sa-i calaresc masina...multumesc

[gobi71]

si ar mai fi o varianta...daca are cineva modelul la scara 1/35 il poate masura penrtu mine!il aduc eu la scara care imi convine.mersi

[axor]

http://www.cbx.ro/istorie-auto/aro/istoria...ro-m-461-c.html

La acest link sunt date exact acelesi dimensiuni pe care le-a dat si Flo,insa mai gasesti si ceva detalii despre model...asta daca te intereseaza
Bafta si spor!

Aceasta postare a fost editata de axor: 09 August 2009 - 11:04 AM

[gobi71]

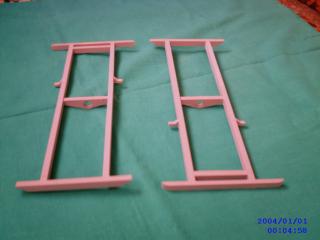

dupa cateva zile de cautari,am reusit sa gasesc masina de care aveam nevoie,si pe care sa o pot 'calari' ori de cate ori voi avea nevoie,nu departe de locul in care locuiesc.un proprietar foaaarte amabil, pasionat de m 461,mi-a inteles dorinta.am masurat,am facut schite,poze... si iata ce a iesit pana acum:sasiul!!!voi posta pe masura ce avansez cu lucrul,chiar daca pozele nu sunt atuul meu.

asa a fost sa fie... se vor naste gemeni!!

Thumbnail atasat

•
•

[flo]

Felicitari . Ar fi interesant daca pe langa poze ai povesti si despre materialele si tehnicile folosite.
Spor la treaba.

[michi]

salut,
ma bucur ca ai gasit "sursa"
Din cite vad este vorba despre 2 sasiuri, nu?
Bafta si tine-ne la curent

[gobi71]

[quote name='flo' date='13 Aug 2009, 22:45' post='91829']
Felicitari . Ar fi interesant daca pe langa poze ai povesti si despre materialele si tehnicile folosite.
Spor la treaba.

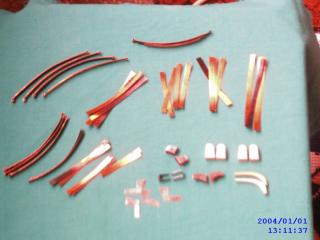

tehnica esentiala in realizarea acestui model este mersul pe umeri si calcaie.e la fel cu cel pe coate si genunchi,da'cu burta-n sus...doar asa se poate merge pe sub masini.in rest, treaba e simpla:cu un minicircular am debitat baghete de lemn de tei la dimensiunea necesara, pe care le-am asamblat ca atare si apoi le-am spritzuit cu spritzchit auto.straturi subtiri la intervale de10 min pentru a permite lemnului sa absoarba bine.finisate, juri ca-s din metal...in faza urmatoare am luat o doza de bere, pe care am racit-o bine de tot(de preferat 4 grade celsius).stim cu totii ca doza e din aluminiu...evident am baut berea si din tabla cutiei am confectionat diversi suporti care nu necesita cositorire.de mentionat faptul ca tabla cutiei de bere este foarte subtire, pe toate drumurile, si ieftina!decalita, se preteaza de minune pentru metaloplastie...asta in lipsa de alceva!din tabla de cupru ceva mai groasa(0.15)am facut foile arcurilor.urmeaza sa le asamblez...nu am decalit tabla.elasticitatea pe care o are acum vor face arcurile functionale.deocamdata atat...

Thumbnail atasat

•

[gobi71]

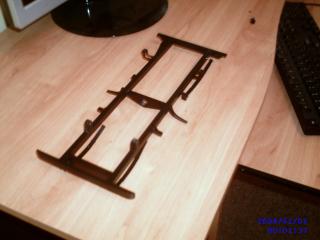

gramada de bucatele de tabla de cupru a devenit intre timp un morman de arcuri...am montat 4 dintre ele pe primul sasiu pe care l-am vopsit.al doilea vine repede din urma!

Thumbnail atasat

•

[gobi71]

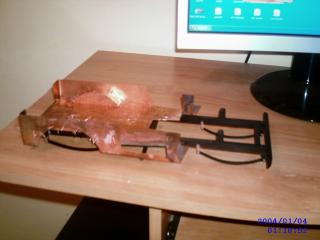

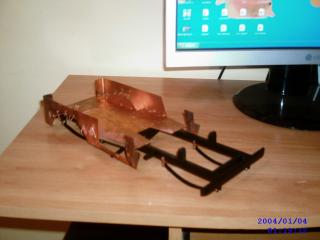

am trecut la confectionarea caroseriei,tot din tabla de cupru,pentru partile care se cositoresc.pentru celelalte ,aluminiu...

Thumbnail atasat

•
•

[VIPER]

Poate te ajuta etapele de fabricare ale acestui italian: http://kostructor.al....org/uaz469.htm Nu e aceeasi masina dar tot de la zero a pornit si poate iti foloseste ceva din modul lui de lucru. Succes ;)

[OLECO]

Pana aici imi place ce a iesit!

[gobi71]

VIPER, la 22 Aug 2009, 01:12, a spus:

Poate te ajuta etapele de fabricare ale acestui italian: http://kostructor.al....org/uaz469.htm Nu e aceeasi masina dar tot de la zero a pornit si poate iti foloseste ceva din modul lui de lucru. Succes ;)

mmmm...da... super macheta!dar, nu pot sa ma abtin sa nu remarc cateva chestii:baiatu' ala a lucrat la o scara mai mare,ceea ce i-a permis gradul ala de detaliere.a avut si avantajul pieselor prefabricate(puntile,cardanele,CAUCIUCURILE!!)pentru ca macheta lui este functionala.tehnica de lucru a caroseriei nu poate fi decat asemanatoare,fiind lucrate in metal.pacat,totusi , ca nu am vazut site-ul mai devreme...as fi facut arcurile din...foi de arc de ceas!!ar fi iesit mai elastice decat acum.deh...nu cred ca le mai schimb.oricum, ai reusit sa-mi demonstrezi ca gradina cu de-alde noi este imensaaa...mesi.

[ciprian_gl]

Salut! Teai gandit din ce ai sa faci pneurile si jentile? O ideie ar fi garnituri de cauciuc si le profilezi tu. La jenti eu la scara mea folosesc ambalajele de la pastile (partea unde e "cazata" pastila). Tu poti folosi dopuri de la pet, daca nu-ti ajunge ai putea incerca cele de pet de 5l.

Aceasta postare a fost editata de ciprian_gl: 22 August 2009 - 10:59 AM

[gobi71]

din fericire, jentile le voi face din tabla ambutisata.astea nu-mi pun mari probleme.cauciucurile sunt marea mea problema.sunt mari...(1/12) au cam 65mm diametru.ma gandesc sa fac matrita din cauciuc siliconic si sa le torn din ceva negru...poate teokol,poate altceva care sa arate a...cauciuc!!!da' sunt convins ca voi gasi o idee(solutie) ca de aia e forum...

[ciprian_gl]

Observ ca Galatiul are inclinatie in modelism :D Deacum ar trebui sa ne facem si noi o comunitate..
Am fost la magazinul de sanitare din Gl "RENO" daca il stii tu (Siderugistilor colt cu Gh. Doja) (mai aveau si la Larisa tot pe Siderugistilor pe langa General) si am vazut ca sunt garnituri destul de mari.. am cautat eu ceva mai mic dar nu am gasit. Niste date culese azi ar fi: garniturile cuprinse intre 40-100 mm cresc din 10 in 10 mm iar restul din 25 in 25 mm.
Tinand cont de modelul ales, un M461 zic ca o sa ai ceva probleme la partea din fata a modelului dar scara de executie iti permite lejer acest lucru.
Bafta la modelit!

[flo]

Felicitari pt. realizari. Totusi cred ca ar fi potrivit sa verifici de pe acum daca arcurile din Cu suporta fara deformatie greutatea modelului.
