[Danu]

Cu o saptamana intarziere incep si eu topic-ul de constructie. Asa cum a mai scris cineva, am intrat in concurs mai degraba sa ma mobilizez sa termin un model decat sa castig, asaca sper ca macheta sa fie gata la timp.

Ca Abrams este MBT-ul Armatei SUA si al Corpului de Infanterie Marina american probabil stie fiecare dintre noi care avut de-a face cu blindatele in actvitatea de modelist. Ceea ce nu este aparent la prima vedere este numarul important de modificari care i s-au adus de la introducerea in serviciu la inceputul anilor '80. Cu 3 variante majore (M1, M1A1, M1A2) si mai multe pachete de imbunatatire (M1IP, M1A1HC, M1A1D, M1A1AIM, M1A2SEP, M1A2TUSK) Abrams ofera o varietate generoasa modelistului. O varietate cu nimic mai prejos de cea a venerabilului M4 daca tinem cont si de faptul ca multe vehicule au fost reconstruite si astfel elemente timpurii se regasesc pe unele dintre cele mai moderne tancuri.

Nu am de gand sa fac o istorie a dezvoltarii acestui tanc, asa ca voi spune cateva cuvinte doar despre varianta care face subiectul kit-ului. M1A2 SEP (Systems Enhancement Program) este momentan cea mai avansata versiune a tancului. Fata de M1A2 au fost imbunatatite cateva sisteme interne, s-a introdus electronica noua, CITV foloseste FLIR din generatia a doua. Cea mai mare diferenta este motorul nou, mai mic si mai eficient, care a permis eliminarea rezervorului din spate stanga si mutarea APU in locul lui. Tancul are si un nou sistem de management termic (aer conditionat - folosit in special pentru sistemele electronice) si o componenta a acestuia, VCSU a inlocuit APU in cosul turelei (aceasta ar fi singura diferenta vizuala intre SEP si un M1A2 mai vechi). M1A2 SEP au fost facute ~400, mai mult de jumatate fiind reconstruite din M1IP si M1A1 vechi. Din cate stiu eu, sunt folosite de catre Divizia 4 Infanterie si 1 Cavalerie.

[Danu]

In continuare, inainte sa trec la macheta si avand in vedere ca majoritatea celor care se ocupa cu blindatele pe acest forum prefera vehiculele produse in zeci de mii de exemplare, majoritatea distruse pe campul de lupta sau in poligoane dupa WW2 , m-am gandit ca niste explicatii ar fi necesare...

Abrams glossary

APU - Auxilliary Power Unit - sursa auxiliara de curent introdusa la sfarsitul anilor '80 pentru a alimenta echipamentele electronice fara a utiliza turbina. Pana in 1993 au fost montate in spate dreapta la sasiu, apoi in cosul turelei in stanga. La M1A2 SEP s-a trecut la UAAPU (under armor APU), poate si datorita faptului ca APU s-a dovedit vulnerabil la focul armelor usoare de infanterie - in timpul OIF uleiul aprins care s-a scurs din APU lovit in compartimentul motorului a dus la pierderea primului Abrams in lupta in urma actiunilor inamice...
CITV - Commander's Independent Thermal Viewer - periscopul cu forma cilindrica montat pe turela in fata stanga incepand cu M1A2 (desi a fost prevazut cu mult inainte - majoritatea M1A1 au gaura prevazuta in Turela pentru el, care este acoperita). Introducerea lui a permis comandantului sa nu mai depinda de vizorul tunarului si sa caute tinte independent de directia in care este orientata turela. De asemenea, a dus la introducerea unui nou CWS, deoarece noile monitoare si panoul de comanda a inlocuit sistemul de control al mitralierei .50.
CWS - Commander's Weapon Station - cupola comandantului si mitraliera .50 M2HB. La M1/M1A1 mitraliera este montata pe un suport hidraulic, prevazuta cu vizor optic si poate fi manevrata din interior (intreaga cupola se roteste); la M1A2 mitraliera este manevrata manual.
GPS-LOS - Gunner's Primary Sight - Laser Optical Sight - montat pe turela in fata drepta in 'cusca de caine' (dog house), acesta reuneste sistemul optic al tunarului si telemetrul laser
M1IP - M1 Improved - primul program de imbunatatire al M1, la inceputul anilor '80. M1IP are toate sistemele aduse la standardul M1A1, dar pastreaza inca tunul de 105mm M68 initial. Aceasta deoarece americanii au avut oarecare probleme cu adoptarea tunului german de 120/L44 lis pe care l-au considerat mult prea complicat. M1IP a fost o solutie de moment (si mai ieftina...) pana la dezvoltarea variantei americane simplificate a tunului, 120 M256. M1IP se mai gaseste doar in unitatile National Guard
OIF - Operation Iraqi Freedom - razboiul din 2003
VCSU - Vapor Compression System Unit

[Danu]

Si acum, sa vedem ce-i in cutie...

Kitul DML 3536 este urmasul lui 'M1A1 AIM' 3535 si de aceea ii mosteneste majoritatea pieselor. In plus avem 2 culee X si W cu piese pentru elementele specifice SEP, o noua foita PE, 2 senile DS dintr-o bucata cu dintii aflati pe alte 4 culee X (marcat albastru in instructiuni... confuz, nu-i asa?). In minus avem Magic track-urile. Tragand linie, in cutie sunt peste 730 de piese, senilele din DS, o cutiuta cu piese din metal (teava, un arc, suportul mitralierei incarcatorului preformat, sarmele preformate pentru resorturile din fata si suporturile minuscule pentru ele...), 3 foi de decaluri pentru 6 tancuri, o foaie cu autocolante pentru panourile frontale de identificare, o foaie imprimata pentru 4 cutii MRE (meals, ready to eat), 32 cm de sarma impletita pentru cablu, instructiuni si...o errata pentru instructiuni (pasii 8 si 15).

Macheta are un nivel ridicat de detaliu, lasand in urma orice alta macheta de M1A2 de pe piata. Totusi, in afara de cateva accesorii nu este niciun fel de bagaj (de ce nu au introdus oare si setul de bagaje din kitul 3533?). In plus, la o inspectie mai atenta, am avut surpriza sa vad ca mult laudata 'one piece slide molded lower hull' a fost deformata (din fericire, nu prea mult, asa ca am putut sa o ...indoi la loc), iar unele piese, cum ar fi mitraliera M2 (care mai are si teava indoita!) au niste bavuri cam evidente pe care nu credeam ca o sa le mai vad la DML. Astea, ce am mai citit pe net si corectiile la instructiuni ma fac sa ma gandesc ca macheta a fost grabita in productie.

[tgr]

cred ca m-ai convins.il iau si eu.

tot astept niste imagini

Aceasta postare a fost editata de tgr: 10 April 2008 - 10:23 PM

[Danu]

tgr, la 10 Apr 2008, 22:23, a spus:

cred ca m-ai convins.il iau si eu.

tot astept niste imagini

Ma bucur ca ti-am deschis interesul. Despre imagini, incerc sa le pun, dar va rog sa aveti mila si intelegere, caci joc 'in deplasare' .
Pana mi-am cumparat eu aparatul de fotografiat, tancul s-a si asamblat. Are o multime de piese foarte-foarte mici (in special PE) si o unele dintre ele au cazut victima monstrului din covor (precum cele 2 piese care sustin resorturile aripilor de protectie in fata la senila).

Asadar, iata ce a iesit:

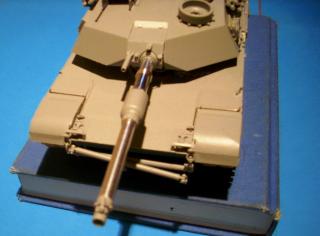

Am folosit teava din aluminiu, desi are detalii mai putine decat cea din plastic multipart pentru ca aceasta din urma mi s-a parut ca a iesit stramba... Acesta este primul kit Dragon la care potrivirea pieselor mi s-a parut ca lasa de dorit. Piesa alba de deasupra tunului este o incercare a mea de a reconstrui piesa originala, pierduta...

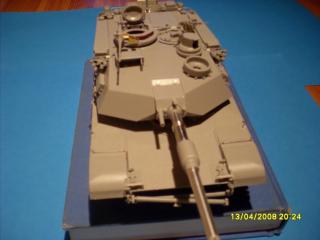

CWS este pus foarte ochiometric (nu are niciun fel de sistem de localizare exacta pe turela) si necesita unele retusuri neamintite in schema de montaj (pentru cei care se apuca de kit-ul asta recomand sa vizitati site-ul lui Pawel Krupowicz). Partile transparente sunt vopsite in Tamyia Clear Red (nu toate inca...). Ambele mitraliere au o multime de piese (inclusiv benzi de cartuse pentru ambele calibre) si poti opta intre o varianta cu si una fara piese fotodecupate (daca optezi pentru cea din urma trebuiesc indepartate suportii turnati pe cutiile de munitii). CITV-ul are la randu-i o asamblare confuza si spre surprinderea mea nu numai ca nu este mobil, dar avand in vedere cablul care duce la el, asta este cam singura pozitie in care se poate monta...
Atarnat in fata tancului este sistemul de bare de remorcare, un bonus dragut care este facut sa fie mobil si prinde foarte bine daca aveti vreun M88 Hercules sau alt Abrams pe acasa si vreti sa faceti o diorama.

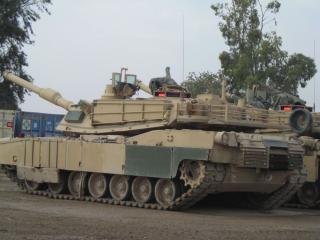

Thumbnail atasat

•

[tgr]

super!!!abia astept sa-l am si eu

puteau sa faca totusi tota teava din metal

Aceasta postare a fost editata de tgr: 13 April 2008 - 09:15 PM

[Bazu]

Danu, Danu... of, of, muhuhult ti-a mai luat sa te hotarasti sa pui si poze. Si... il lasi asa? E gata asamblarea? Ai primit raspuns la nelamuririle tale?
Si fara mila pentru poze, ca la cat joci matale in deplasare acum, deja e "home".
Piese mici, ai? Sa te vad io ca mai zici ceva de 1/72...

Aceasta postare a fost editata de Bazu: 13 April 2008 - 09:34 PM

[Danu]

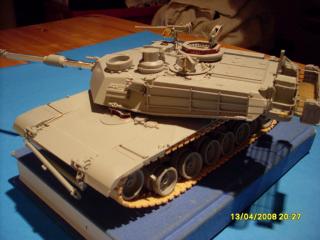

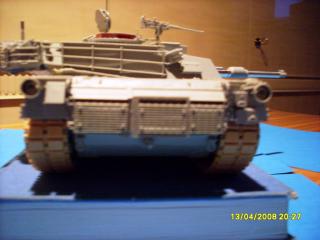

Senila este o adevarata delectare, si se asambleaza in max 10 minute fiecare. Nu sunt sigur daca ar trebui sa tai un element sau nu, caci pare sa nu stea prea intinsa. Galetii nu sunt lipiti, de aceea au o pozitie mai ciudata. Bratele de torsiune au 6 pozitii in care se pot asambla (ca sa adaptezi suspensia tancului la configuratia terenului). La pasul 7 ti se ofera posibilitatea de a alege intre un SEP cu UAAPU sau cu baterii Hawker (introduse dupa ce s-a observat ca UAAPU nu este chiar asa de performant).
Am renuntat la cablurile cu sarma si PE, in favoarea celor din plastic. Cutiile de grenade fumigene se pot asambla in pozitia deschis, cu grenade inauntru, iar ideea m-a sedus si pe mine ...
BR-ul (bustle rack) este foarte frumos redat si usor de asamblat, spre deosebire de mai vechiul DML Abrams unde toate barele erau separate si trebuiau curatate temeinic, aici sunt turnate intr-o singura piesa. Sub turela de la VCSU pornesc niste conducte care sunt reprezentate cu 6 piese, pe care nu le-as fi asamblat corect daca nu as fi vizitat site-ul lui Pawel Krupowicz.
BRE (bustle rack extension) este un model specific SEP (sau doar mai nou) in orice caz, diferit de cel USMC care s-a raspandit si la unitatile cu M1A1. Am aruncat in el piesele 'extra': canistrele, tigaile pentru ulei, am adaugat una din cutiile pentru munitie, deflectorul de gaze arse (folosit in luptele in localitati, deoarece gazele arse de la turbina pot 'praji' infanteria care lupta pe langa tancuri) si...cam atat pentru acum. Mai trebuie sa lipesc panourile de identificare in spate si pe laturi, de adaugat niste bagaje si un galet de atarnat (sa vad cum...) Este deosebit de iritant pentru mine faptul ca nu exista nici macar un singur element de senila in plus.
Weekend-ul urmator sper sa-l vopsesc.


In cutie au ramas surprinzator de multe piese: un sistem complet de suspensie pentru galetii din fata (-galeti), un deflector de gaze arse, un APU, un CWS pentru M1/M1A1 vreo 2 tipuri de blast doors...

[Danu]

tgr, la 13 Apr 2008, 21:13, a spus:

super!!!abia astept sa-l am si eu

puteau sa faca totusi tota teava din metal

Ar fi fost bine o teava completa de metal si una de plastic... O sa o incerc la AIM pe cealalta.

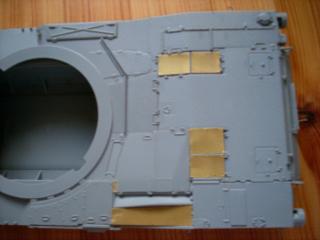

Suprafata antislid este cam monotona fata de ce am vazut pe tancurile adevarate, dar asta e... Pe toate piesele apar numarul sasiului (6252); sunt incluse chiar niste piese PE cu numerele astea minuscule ca sa le lipesti pe fuste...

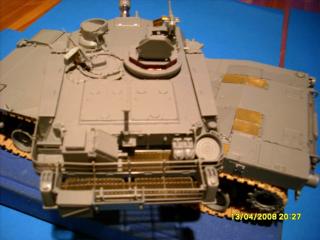

Partea din spate a tancului este superba. Pana acum complicatul sistem de esapament de la Abrams a fost tratat cam superficial, abia de la AIM a putut fi reprezentat in detaliu. Grilele sunt separate si foarte fine, dar ma cam indoiesc ca le-am pus in ordinea in care trebuie. La piesa T10 in spate stanga chiar deasupra grilelor este o gaura care nu are ce cauta acolo, si trebuie umpluta cu Putty. Grilele se pot face mobile, exact ca la tancul adevarat, iar plaja motoare a fost gandita in asa fel incat sa se desfaca in mod corect si sa nu fie nevoie sa o tai daca vrei sa faci tancul in reparatii (din nefericire, DML nu a inclus si motorul turbina). In stanga langa stop este exhaust-ul UAAPU, iar in dreapta telefonul pentru infanterie, inca o gaselnita a Infanteriei Marine adoptata si de US Army.
Ultima moda la Abrams este sa-l faci TUSK, dar, cum nu am nici timpul sa fac singur modificarile, nici banii sa-i dau pe conversie, m-am decis sa fac ceva mai simplu: un SEP cu blocuri ERA de Bradely in dreptul spatiului dintre primul si al doilea set de galeti (daca va uitati pe orice site islamist extremist o sa vedeti ca acolo este recomandat sa tragi cu RPG ca sa distrugi un Abrams...)

[UM2802]

Ce se mai aude cu dihania ? E gata ?
Avand in vedere urmasul acestui kit, si luand in considerare ce zice nenea asta aici : http://vodnik.net/index_feat.htm - intrebarea mea este cum sta la capitolul imbinari si din ce sunt facute senilele ?

[Danu]

Dihania nu-i gata, este in acelasi stadiu, in asteptarea alcoolului izopropilic, al unui echipaj si unor idei pentru blocurile ERA de Bradley si scutul mitralierei incarcatorului. La capitolul de imbinari sta binisor, dar sunt unele exceptii, precum cupola comandantului care nu are niciun locating pin. Senila este din DS, Dragon stirene, flexibila precum cele din vinil, dar cu mai mult detaliu si care poate fi lipita cu lipici de plastic. Dintii vin separat pe culee.

[Danu]

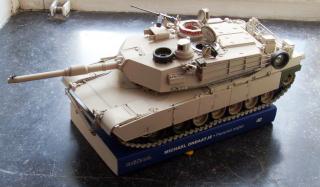

Vazand Abrams-ul lui roland si pe tgr incepandu-si AIM-ul m-am gandit ca ar trebui sa mai fac un update la SEP-ul meu. Planurile pentru blocurile ERA de Bradely si scutul pentru mitraliera le-am abandonat, deci o sa fac un tanc mai comun.

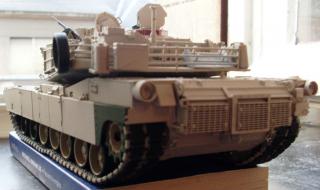

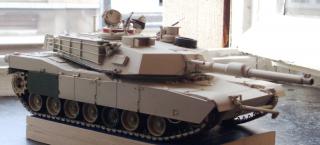

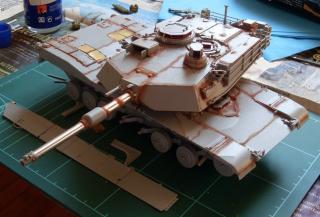

Intre timp tancul a fost terminat si am incercat pentru prima oara preshading cu Tamiya XF68 Nato Brown.

Pentru nuanta de desert am folosit un amestec de XF57 Tamiya Buff si XF2 Tamiya White 1:1. Piesele verzi sunt replacements pentru care am folosit XF67 Nato Green.

[Danu]

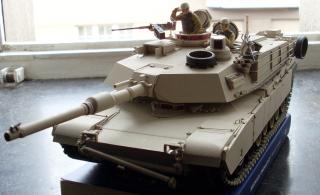

Tancul nu e gata inca. Accesorii mai trebuie vopsite, figurinele terminate si tot tancul uzat si murdarit.

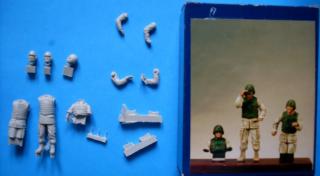

Comandantul si incarcatorul sunt din setul Nemrod N35203 Echipaj US M1A1 Abrams 2004. Figurinele sunt din rasina, produse in Franta, turnate decent, desi poza lipita cu scotch de cutie pare cam dubioasa...

[tgr]

:) Very Nice!!!
Eu mai am...Vezi ca te intreb ceva la al meu, in topic.

Aceasta postare a fost editata de tgr: 03 August 2008 - 03:29 PM

[Ahmed]

Excelent arata! Lasa "Pacientul englez" si baga weatheringu!

[tgr]

Te va interesa si pe tine mai mult ca sigur.
