Buna ziua.

Dupa o pauza de 3 ani am revenit pe acest forum. La acea vreme lucram la un ARO 244 (Linkul meu). Din pacate n-am mai putut lucra la acel proiect.
In urma cu 2 ani si ceva m-am mutat, iar in febra si haosul mutarii, nu stiu unde a ajuns macheta mea.

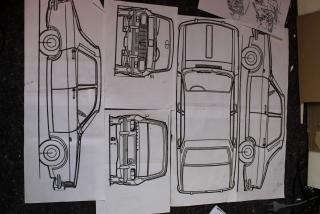

Am inceput insa alt proiect. Si anume, vechea Dacia 1300. M-a inspirat o postare pe un site de modele - Linkul meu
Fiindca nu mi-as fi permis sa cumpar asa ceva, m-am decis sa incerc sa construiesc eu macheta.
Asa ca:

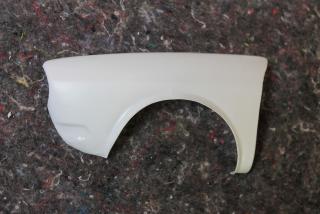

[skd13]

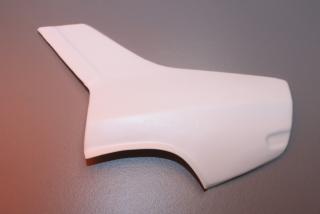

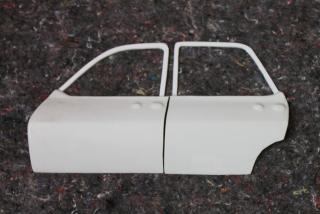

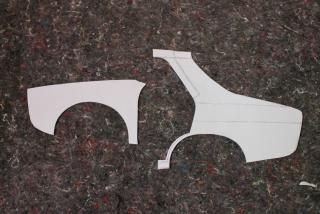

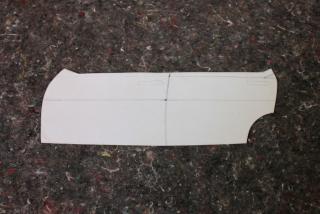

Urmatoarele piese: usile din stanga si aripa spate stanga.

Thumbnail atasat

•
•
•
•
•
•

[Z-mare]

Ce material folosesti?

[skd13]

Z-mare, la 21 November 2016 - 08:05 PM, a spus:

Ce material folosesti?

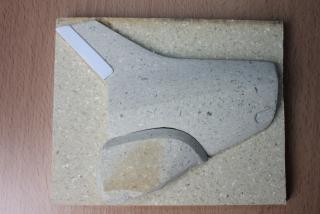

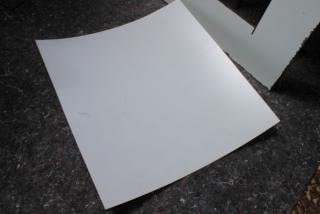

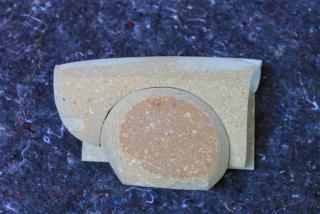

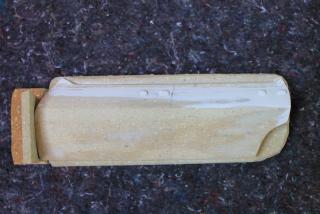

Pentru forme folosesc un material care se numeste LINIREC, este rezistent la temperaturi inalte, impermeabil si relativ usor de prelucrat, iar pentru piesele de caroserie placi de HIPS de 1,5 mm grosime.

[Z-mare]

Multumiri!

[LDH]

Interesant mod de abordare si curajos.
Felicitari pentru tema aleasa!
Banuiesc ca pe o matrita, din lemn sau compozit, se face vacumare.
Asa cel putin pare din poze.

Spoor!

L.E. Se pare ca am scris amandoi in acelasi timp.

Aceasta postare a fost editata de LDH: 21 November 2016 - 08:23 PM

[skd13]

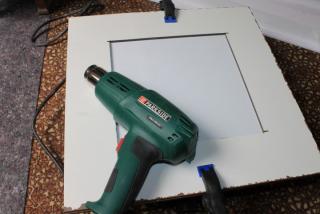

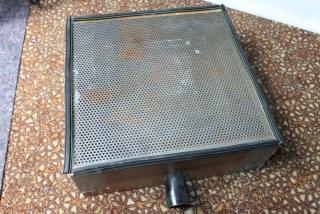

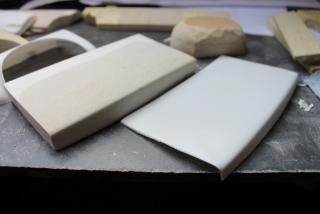

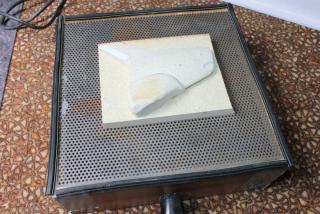

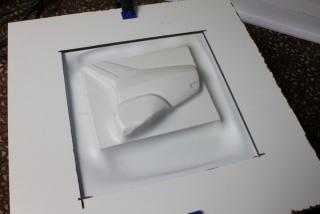

Exact, prin vacumare.

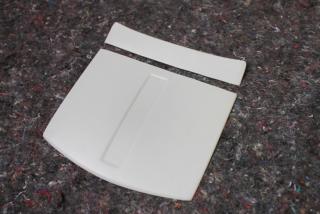

Aceasta este pe scurt tehnica pe care o folosesc.

Thumbnail atasat

•
•
•
•
•

Aceasta postare a fost editata de Z-mare: 22 November 2016 - 08:35 AM

[Z-mare]

Vidul, cum il faci?

[AdiP]

Z-mare, la 22 November 2016 - 08:36 AM, a spus:

Vidul, cum il faci?

Dupa forma si marimea stutzului negru, as merge pe varianta "aspirator".


@skd13
Spor in continuare; cel putin pina acum, rezultatul tau e unul demn de invidiat.

Aceasta postare a fost editata de AdiP: 22 November 2016 - 06:12 PM

[stageexp]

Salutare,
felicitari pentru rezultat, arata exceptional. Oricum, pentru realizarea formelor pe care se trage materialul prin vacuumare trebuie mana de artist.

Dupa cum arata acum, va iesi ceva deosebit.

Spor la lucru.

[skd13]

Salutare!

AdiP are dreptate, vidul il fac cu aspiratorul.
Multumesc pentru aprecieri. Sper sa si iasa ce mi-am propus.

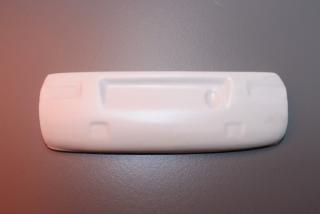

Astazi mai adaug cateva poze. Daca exista critici sau sugestii nu ma supar.

Va salut!

Thumbnail atasat

•
•
•
•

[Beriba]

Salutare

Nicio critica, arata incredibil.

De unde te aprovizionezi cu acele materiale ?

[AdyAero]

O idee excelenta de realizat!
La 1,5 mm grosime ma gandesc ca macheta va fi destul de flexibila iar fiecare panou va trebui sa capete ceva structura de rigidizare. Intentionezi sa faci parti mobile?

[Achristian1]

skd13, la 21 November 2016 - 08:11 PM, a spus:

Pentru forme folosesc un material care se numeste LINIREC, este rezistent la temperaturi inalte, impermeabil si relativ usor de prelucrat, iar pentru piesele de caroserie placi de HIPS de 1,5 mm grosime.

. Salut!materialul de matrita il prelucrezi manual sau cu ajutor?Dacă ,da,ai mâna de artist!Spor

[skd13]

Salutare!

@Beriba
Foile de HIPS le-am cumparat de la o firma din Baia Mare, iar Linirec-ul pentru forme din Germania.

@AdyAero
Am ales grosimea de 1,5 mm pentru a reusi sa redau cat mai bine anumite detalii. La grosimi mai mari as avea probleme in sensul asta, iar la grosimi mai mici s-ar subtia mult prea mult la intindere.
O sa fac peste tot structura de rigidizare. Vreau sa fac totul mobil, adica capote (fata + spate), usi si directie. Om vedea daca reusesc sa fac tot ce mi-am propus.

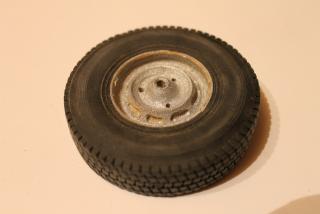

Deocamdata am incercat sa fac o janta dar nu sunt multumit de ea. Mai lucrez sa o aduc la ceea ce trebuie.

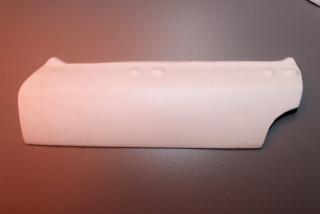

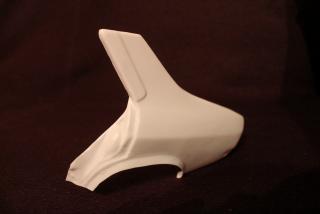

Deasemenea am mai adaugat ceva la aripa din spate. Inca nu stiu pe care o s-o folosesc.

Thumbnail atasat

•

[skd13]

Matritele mi le fac cu cutterul si smirghel. Unde e nevoie corectez cu chit.

[AdyAero]

Salut!
Pentru jante cred ca cel mai bine apelezi la cineva care ti le poate face metalice pe masina CNC. Dai doar o mana de lac si gata, poate un pic finisate inainte, cred ca ies mai bine ca la tiparire 3D.

[LDH]

Salut!

Sau incearca sa faci jantele din doua bucati, cum sunt in realitate, obada + disc, si lipite dupa.
Cred ca forma, destul de complicata datorita curburilor pe toate directiile, nu permite realizarea ei dintr-o bucata.

Spoor!

[skd13]

AdyAero, la 24 November 2016 - 05:11 PM, a spus:

Salut!
Pentru jante cred ca cel mai bine apelezi la cineva care ti le poate face metalice pe masina CNC. Dai doar o mana de lac si gata, poate un pic finisate inainte, cred ca ies mai bine ca la tiparire 3D.

Salut!

Stiu, e mai simplu pe masina CNC, dar eu vreau sa construiesc macheta pe cat posibil fara ajutor CNC sau tiparire 3D. Janta am facut-o din Linirec montat pe o bormasina si strunjita cu cutterul si o pila fina. Pe urma am dat cu niste spray argintiu. Doar cauciucurile le-am cumparat, pentru ca nu merita efortul sa le fac eu.

LDH, la 24 November 2016 - 07:51 PM, a spus:

Salut!

Sau incearca sa faci jantele din doua bucati, cum sunt in realitate, obada + disc, si lipite dupa.
Cred ca forma, destul de complicata datorita curburilor pe toate directiile, nu permite realizarea ei dintr-o bucata.

Spoor!

Salut!

Exact la metoda asta m-am gandit si eu. Daca te uiti pe linkul pe care l-am postat la inceput (ARO 244), poti vedea o janta facuta de mine prin acea metoda.
Multumesc oricum pentru sfat.

[skd13]

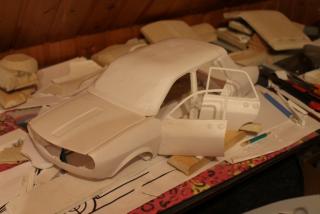

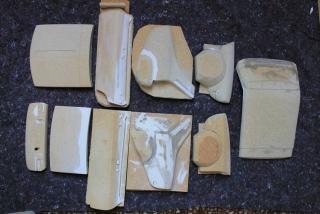

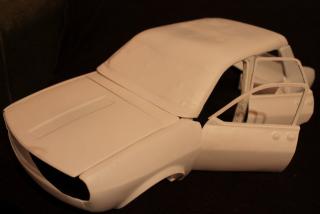

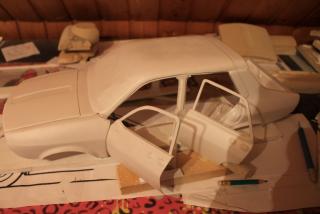

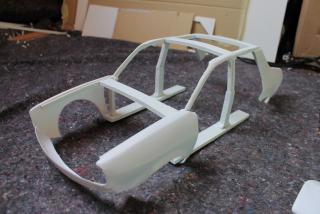

Matritele le-am terminat in mare, probabil ca vor mai necesita unele modificari.
Curiozitatea e mare, asa ca am inceput sa le pun cap la cap, sa vad ce va iesi.

Thumbnail atasat

•
•
•
•
