E...un pic altceva 2

#1 Useril este offline   Z-mare

  • Membru senior
  • Grup: Moderator
  • Postari: 12663
  • Inregistrat: 07-December 04
  • Location:Sebes -Alba

Postat 28 July 2014 - 01:31 PM

Tot de la Eduard, inca o plansa de bord, scara 1/4, de data asta pentru Bf 109 - E3. Plansa vine la pachet cu un Bf 109 - E3, scara 1/48.
Imagine atasata: r0007.jpg
Cutia contine piese din plastic si PE pentru doua avioane precum si piesele pentru o plansa de bord.

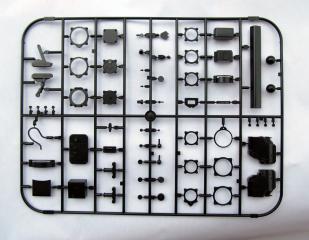

Sunt trei rame, una pentru plansa propriu zisa, plastic gri, asemanataor cu RLM 66, o rama, plastic negru, cu restul de piese si o rama cu piesele transparente
In total sunt 85 de piese din care 20 transparente.
Imagine atasata: Bord Bf109E_1 002.JPG
Imagine atasata: Bord Bf109E_1 003.JPG
Imagine atasata: Bord Bf109E_1 004.JPG

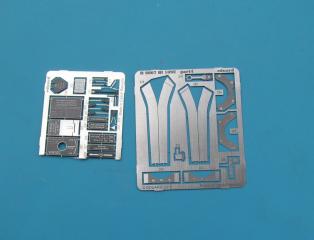

De asemenea mai sunt doua foi de PE, din care una este cu piese vopsite.
Imagine atasata: Bord Bf109E_1 005.JPG

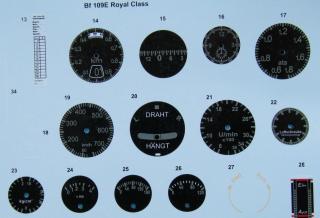

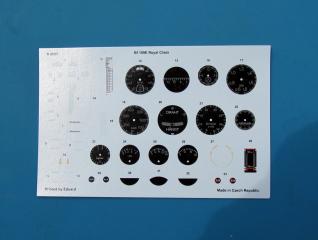

Din pacate, de data aceasta, cadranele aparatelor nu mai sunt din autocolante, ci din decaluri. Pacat, varianata de la Bf 110, pe autocolante, a fost mult mai buna!!!
Imagine atasata: Bord Bf109E_1 006.JPG
Instructiunile sunt clare, la obiect, cu indicatii privind vopsirea, vopsele Gunze.
Imagine atasata: Bord Bf109E_1 001.JPG
Ca prime observatii
- transparentele au ceva "ape" pe margini. Din pacate asta nu se scoate cu Future!
- fundul cadranelor este drept, deci se pot pune direct decalurile. Totusi, o se le pun pe folie de stiren, 0,13 mm.
- de data asta rama aparatelor este turnata frumos, fara bavuri.

#2 Useril este offline   Mr32

  • Membru senior
  • Grup: Members
  • Postari: 1478
  • Inregistrat: 24-December 05
  • Interests:Machete de avioane militare 1/32, aviatie.

Postat 28 July 2014 - 02:50 PM

Imi place ideea de a oferi si o plansa de bord la pachet cu macheta. Asa ar trebui sa faca toate firmele.

Florin

#3 Useril este offline   Z-mare

  • Membru senior
  • Grup: Moderator
  • Postari: 12663
  • Inregistrat: 07-December 04
  • Location:Sebes -Alba

Postat 29 July 2014 - 07:32 PM

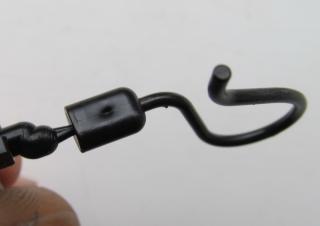

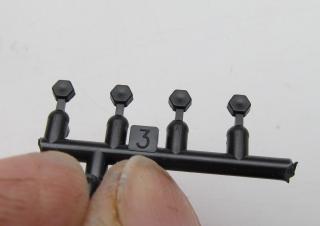

Din pacate si aici aceleasi probleme cu injectia plasticuluiu: lipsa de material!!
Imagine atasata: Bord Bf109E_2 001.JPG
Imagine atasata: Bord Bf109E_2 002.JPG
Imagine atasata: Bord Bf109E_2 003.JPG
Imagine atasata: Bord Bf109E_2 004.JPG
Rezolvat cu nitel chit.

#4 Useril este offline   Z-mare

  • Membru senior
  • Grup: Moderator
  • Postari: 12663
  • Inregistrat: 07-December 04
  • Location:Sebes -Alba

Postat 01 August 2014 - 03:22 PM

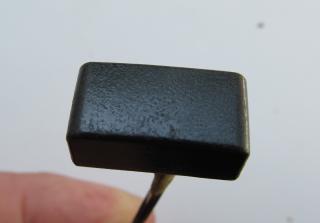

Protecectia colimatorului (sau ...capului :whistle: ) e din piele, asa ca pe suprafata lucioasa a plasticului trebuia sa fac ceva. Si am facut: am bagat degetul in borcanul cu Nitrosolv si am "tapetat" toata suprafata. A iesit cam asa.
Imagine atasata: Bord Bf109E_1 008.JPG
Dupa vopsire am sa-i dau o spalare, sper sa iasa ce vreau eu.

#5 Useril este offline   Z-mare

  • Membru senior
  • Grup: Moderator
  • Postari: 12663
  • Inregistrat: 07-December 04
  • Location:Sebes -Alba

Postat 06 August 2014 - 01:24 PM

Am vopsit plansele si piesle, RLM 66 de la Gunze si negru, Humbrol 33 si Revel 9 si le-am dat cu lac auto , Sinto. Din pacate, intr-un colt s-a dus mai mult lac si a facut un pocinog: mi-a iesit o pata neagra. De unde, nu stiu, suportul fiind gri.
Imagine atasata: Boed Bf109E_1 001.JPG
O sa incerc sa revopsesc zona. Daca nu tine, vopseaua jos, toata, si revopsit! :bang:

#6 Useril este offline   vishzu

  • Membru senior
  • Grup: Members
  • Postari: 292
  • Inregistrat: 15-November 10
  • Location:Bucuresti

Postat 08 August 2014 - 06:27 AM

Daca nu-ti iese la revopsit ai putea acoperi zona cu o poza retro cu ceva gagica nemtoaica

#7 Useril este offline   Z-mare

  • Membru senior
  • Grup: Moderator
  • Postari: 12663
  • Inregistrat: 07-December 04
  • Location:Sebes -Alba

Postat 10 August 2014 - 05:50 PM

Am rezolvat problema, adica am dat un strat de vopsea RLM 66 peste zona in cauza si treaba s-a rezolvat.
La constructia colimatorului am observat o greseala. Anume, in instructiunile de montaj se arata ca pozitia pieselor PE 226 si PE 219 trebuie sa fie cam asa:
Imagine atasata: Bord Bf109E3_1 001.JPG
Imagine atasata: Bord Bf109E3_1 002.JPG
Ori, piesa PE219, in acea pozitie, nu are nici o utilitate, ba mai mult ...nu incape acolo!!!
Imagine atasata: Bord Bf109E3_1 005.JPG

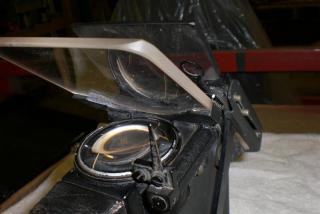

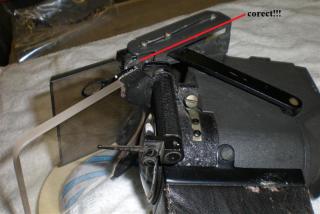

Pozitia corecte a acelei piese este asa:
Imagine atasata: revi-12c-gun-sight-8e.jpg
Imagine atasata: revi-12c-gun-sight-9.jpg
Cele doua piese, PE 226 si PE 219 au rolul de colimator de rezerva.
Colimatorul, aproape gata, arata cam asa. In instructiuni, piesle ce sustin partile transparente sunt indicate ca fiind din cupru nevopsit, ori in poze am vazut ca este vopsit in negru! E cam tirziu sa mai schimb ceva...si da, totusi, bine!
Imagine atasata: Bord Bf109E3_1 003.JPG
Imagine atasata: Bord Bf109E3_1 004.JPG
Imagine atasata: Bord Bf109E3_1 005.JPG
Idea de a face cadranele aparaturii din decal, nu este deloc stralucita! Dar poate e fost mai economica...
Ca atare, pentru a nu ma trezi cu magnosele cazute din cauza ca s-a rupt decalul, am dat o gaura in centrul decalulului, adica acolo unde vin prinse acele indicatoare, pentru ca acestea sa fie lipite direct de plastric,
Imagine atasata: Bord Bf109E3_1 006.JPG

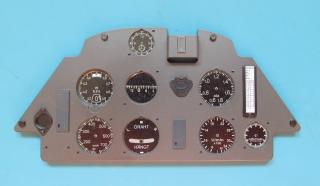

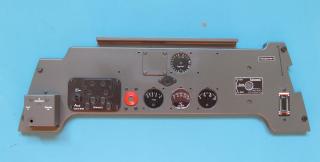

Asa arata dupa ce am pus decalurile, partea de sus
Imagine atasata: Bord Bf109E_1 011.JPG

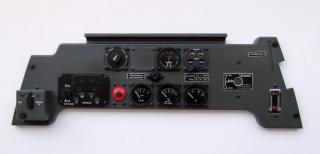

si partea de jos
Imagine atasata: Bord Bf109E_1 010.JPG
Aici mai am de facut o observatie, anume referitor la busola. Ea este facuta dintr-o sfera magnetizata (sau ce contine un amgnet) ce pluteste intr-un lichid. Ca urmare, si partea transparenta este sferica. Eduard a respectat realitatea doar pe jumatate, adica partea transparenta este semisferica dar partea mobila sferica este ...plata! Arata ca naiba. O sa caut o sfera din plastic pe care o sa incerc sa o vopsesc in negru si sa o inscriptionez pentru a schimba ce a dat Eduard. Deocamdata a fost lasata asa. Din considerente de ...lene.
Pina acum e aproape gata partea de jos.
Imagine atasata: Bord Bf109E_1 012.JPG

#8 Useril este offline   Z-mare

  • Membru senior
  • Grup: Moderator
  • Postari: 12663
  • Inregistrat: 07-December 04
  • Location:Sebes -Alba

Postat 13 August 2014 - 12:52 PM

Si partea de sus, tot...aproape gata!
Imagine atasata: Bord Bf109E_1 011.JPG

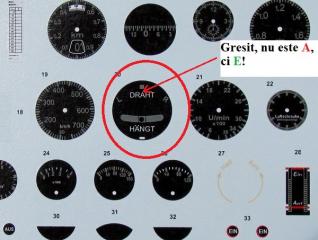

Cautit sa vad ce face fiecare aparat, am dat si peste o greseala.
Imagine atasata: Bord Bf109E_1 006ee.jpg
Probabil din neatentie...

#9 Useril este offline   Z-mare

  • Membru senior
  • Grup: Moderator
  • Postari: 12663
  • Inregistrat: 07-December 04
  • Location:Sebes -Alba

Postat 21 August 2014 - 01:16 PM

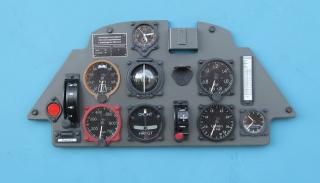

Cam asa arata partea de sus....aproape gata
Imagine atasata: Bord Bf109E_1 013.JPG
Am refacut piesele PE226, B38 si PE219 asa incit sa fie mai aproape de realitate
Imagine atasata: Bord Bf109E_1 014.JPG
Montate, arata cam asa
Imagine atasata: Bord Bf109E_1 016.JPG
Imagine atasata: Bord Bf109E_1 017.JPG

#10 Useril este offline   RocknRolla

  • Membru senior
  • Grup: Members
  • Postari: 1050
  • Inregistrat: 15-February 13
  • Location:Bucuresti

Postat 21 August 2014 - 01:28 PM

Arata bine Z.
Ai ascuns bine sub acul inficator greseala aia facuta de Eduard la indicatorul bila si limba :good:
Cam ciudata mi se pare si mie treaba cu culoarea (cupru) colimatorului. Nu-mi amintesc acum sa fi vazut poze in sprijinul acestei variante...cu toate ca nu bag mana in foc atata timp cat n-am facut o documentare serioasa.
Eu personal cred ca as fi mers pe un gun metal...oricum insa arata foarte bine si asa.

Spor la treaba, abia astept sa-l vad terminat.

#11 Useril este offline   Z-mare

  • Membru senior
  • Grup: Moderator
  • Postari: 12663
  • Inregistrat: 07-December 04
  • Location:Sebes -Alba

Postat 21 August 2014 - 04:57 PM

Sincer sa spun, toate colimatoarele pe care le-am vazut erau negre integral, deci si partea data de Eduard in cupru. Dar m-a incintat idea, asa ca am acceptat-o fara prea multe intrebari! :whistle:

#12 Useril este offline   Z-mare

  • Membru senior
  • Grup: Moderator
  • Postari: 12663
  • Inregistrat: 07-December 04
  • Location:Sebes -Alba

Postat 22 August 2014 - 12:52 PM

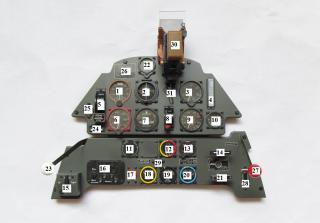

Cam asa arata gata
Imagine atasata: Bord Bf109E_1 022.JPG
Imagine atasata: Bord Bf109E_1 020.JPG
Imagine atasata: Bord Bf109E_1 021ee.jpg
Legenda
1. Altimetru
2. Compas
3. Manometru presiune
4. Calculator deviatie compas
5. Comutator magnetou
6. Vitezometru
7. Indicator “limba si bila”
8. Comutator pas elice
9. Turometru
10. Indicator pas elice
11. Regulator iluminare cocpit
12. Manometru presiune combustibil si ulei
13. Indicator pozitie tren aterizare
14. Actionare tren aterizare
15. Comutator instalatie radio
16. Dispozitiv control munitie
17. Buton armare
18. Manometru indicator combustibil
19. Indicator temperatura lubrifiant
20. Indicator temperatura radiator
21. Actiunare de urgenta tren aterizare
22. Ceas de bord
23. Maneta actionare ventil combustibil
24. Indicator functionare defectuoasa tub Pitot
25. Intrerupator de urgenta instalatie electrica
26. Tabel instructiuni ajustare flapsuri
27. Levier pompa filtru
28. Indicator mecanic pozitie tren aterizare
29. Avertizare luminoasa lipsa combustibil
30. Colimator Revi C/12D
31. Priza alimentare colimator

#13 Useril este offline   busila

  • Membru senior
  • Grup: Members
  • Postari: 1935
  • Inregistrat: 20-August 08
  • Location:ALBA-IULIA
  • Interests:AVIATIE

Postat 22 August 2014 - 02:28 PM

Frumos de tot... da' ceva wash , drybrush , weathering nimic ? :diablo:

#14 Useril este offline   eddie

  • Membru senior
  • Grup: Members
  • Postari: 243
  • Inregistrat: 21-February 11
  • Location:Bucuresti

Postat 22 August 2014 - 03:01 PM

Foarte fain, Z! Foarte buna ideea cu prezentarea aparaturii de bord! Am mai invatat cate ceva :hi:



#15 Useril este offline   -Vasile-

  • Membru senior
  • Grup: Members
  • Postari: 240
  • Inregistrat: 27-November 12
  • Location:Cluj-Napoca
  • Interests:Aviatia

Postat 22 August 2014 - 07:55 PM

Foarte bine ti-a iesit si acesta Alexandru. Felicitari!
Ca si la precedentul, ma bucur si eu sa vad lista completa a instrumentelor de bord.
Spor si numai bine!
Vasile

#16 Useril este offline   vishzu

  • Membru senior
  • Grup: Members
  • Postari: 292
  • Inregistrat: 15-November 10
  • Location:Bucuresti

Postat 22 August 2014 - 10:51 PM

Felicitari pt izbanda!!! Asteptam si "umpic altceva 3" :rolleyes:

#17 Useril este offline   JangBogo

  • Membru senior
  • Grup: Members
  • Postari: 2386
  • Inregistrat: 10-February 10
  • Location:Craiova
  • Interests:Figurine Antichitate-perioada moderna, Afrika Korps, Japonia.

Postat 22 August 2014 - 10:56 PM

Calde felicitari si din partea mea, Z-mare! Dincolo de ineditul subiectului si de executia spendida, multumesc si eu pentru "legenda" oferita.

Aceasta postare a fost editata de JangBogo: 22 August 2014 - 10:56 PM


#18 Useril este offline   alexelu_marinelu

  • Membru senior
  • Grup: Members
  • Postari: 1783
  • Inregistrat: 21-October 08
  • Location:Bucuresti

Postat 23 August 2014 - 12:05 PM

Hey, everybody, salvati-va pozele si folositi-le ca reference. Valabil si pentru 110.
Felicitari, Z!

#19 Useril este offline   Z-mare

  • Membru senior
  • Grup: Moderator
  • Postari: 12663
  • Inregistrat: 07-December 04
  • Location:Sebes -Alba

Postat 23 August 2014 - 12:13 PM

Citeaza

Asteptam si "umpic altceva 3"
Da, cind o scoate Eduard...altceva! :whistle:
Multrumiri pentru aprecieri, am bucur ca va place!!!

#20 Useril este offline   RocknRolla

  • Membru senior
  • Grup: Members
  • Postari: 1050
  • Inregistrat: 15-February 13
  • Location:Bucuresti

Postat 23 August 2014 - 06:26 PM

Foarte frumos, mare Z!Poate intr-o zi o sa-l inramezi...ar merita.Imagine postata
